フォーワード事業部の特徴

先進的・独創的な目線から生活を提案していく事業部です。
昨日よりもちょっと進歩した明日へ。安心・安全・便利な生活の提供を目指して、介護・医療・建築・スポーツなど様々な分野で利用できる製品開発を行っております。

Q なぜフォーワード事業を立ち上げたのですか?

以前から我々は、常に新しいものを作ることに挑戦し続けてきました。

織物を作るための基礎をしっかりと持っているからこそ、実践できることです。

我々の生活が少しでも便利になることを目指して、衣料品以外の分野でもシバタの技術力を生かせるよう、フォーワード事業部は動いています。

Q 織物が役立つ場所とは?

繊維はあらゆる分野で利用されている素材です。その可能性は計り知れず、衣料用以外にも、産業用繊維として、自動車・機械・建築・医療・衛生分野、複合材料にも目を向ければ、航空・宇宙・エネルギー分野まで関係しており、実に幅広く繊維が活躍していることに驚かされます。

目線を前に向け、先進的・独創的な発想を持って、新しい繊維の活躍できる分野を見つけます。

Q これからの展望を聞かせてください。

織物も日々進歩しています。

安心・安全・便利な生活を提供するために、我々は長年の経験に裏付けされた技術力と発想力を活かして、新しいものづくりに挑み続けます。

先進的・独創的な目線から、新しいものづくりを行い安心・安全・便利な生活を提供します。

フォーワード事業部 製品紹介

フォーワード事業部ではスマートテキスタイル関連商品の販売を行っています。
繊維製品ではありますが、「着られる電子部品」としてご利用ください。

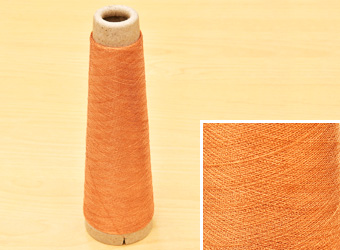

導電糸1 CY1001

導電糸1

特徴

細長く切った銅箔をポリエステル糸に巻き付けてあります。導電糸の全体が銅で覆われたような状態になっているので、ハンダを付けられます。
布に縫い付けて配線として使ったり、LilyPadの端子部分の接続に使ったり、e-テキスタイル工作の材料としてご使用ください。

スペック

糸の番手:19.5番
素材:ポリエステル・銅

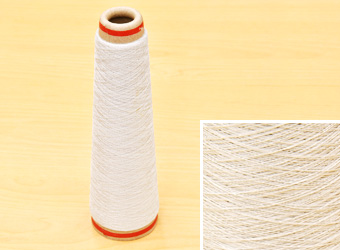

導電糸2 CY1002

導電糸2

特徴

直径0.04mmのステンレス細線がポリエステル糸に巻き付けてあります。さびにくいステンレス線を使用しているので洗濯をする用途にもご利用いただけます。
布に縫い付けて配線として使ったり、LilyPadの端子部分の接続に使ったり、e-テキスタイル工作の材料としてご使用ください。

スペック

糸の番手:38番
素材:ポリエステル・ステンレス

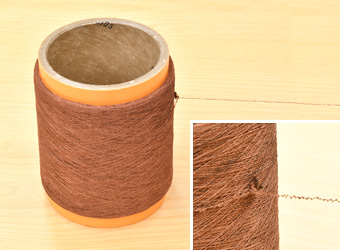

伸縮性導電糸 CY1003

伸縮性導電糸

特徴

ポリエステル糸に銅メッキをした繊維と伸縮素材であるポリウレタン繊維を組み合わせた、伸び縮みする導電糸です。
可動部分で距離が変わってしまう部分などの配線として利用することができます。

スペック

糸の番手:53番
素材:ポリエステル・銅

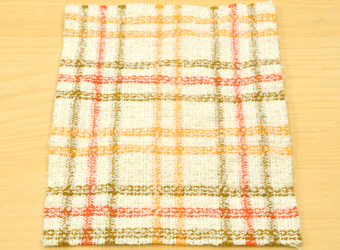

導電性織物 CS6001

導電性織物 CS6001

特徴

2層構造で片面が絶縁、片面は導電になっています。
チェック柄になっている面がウールのパイル調生地、裏側はステンレス線が織られた導電部が露出しています

スペック

素材 導電部:ステンレス 非導電部:ウール
厚さ:1.1mm
重さ:450g/㎡

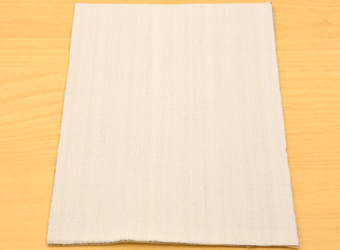

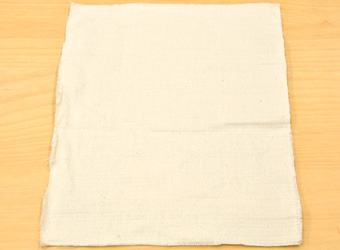

導電性織物 CS6006

導電性織物 CS6006

特徴

3層構造で、両面絶縁素材でおおわれています。
ステンレス線で織られた導電層が綿でできた布で覆われているので、内部の導電層が隠れています。安全ピンのような針を内部に差し込んだり、ハトメ環やスナップボタンを差し込んだりすることで電気が通るようになります。

スペック

素材 表面:綿 導電部:ステンレス線
厚さ:0.8mm
重さ:245g/㎡

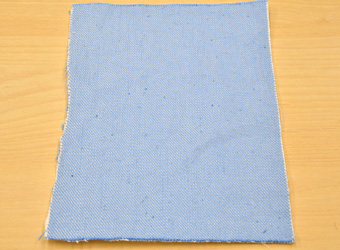

導電性織物 CS6008

導電性織物(ガーゼ調)

特徴

2層構造で片面が絶縁、片面は導電になっています。
青い面はデニム生地で絶縁になっています。裏側はステンレス線が織られた導電部が露出しています。

スペック

素材 導電部:ステンレス 非導電部:綿
厚さ:0.9mm
重さ:440g/㎡

導電性織物 DC6003

導電性織物 DC6003

特徴

3層構造 両面絶縁
銅素材の伸縮性導電糸で織られた導電層がスパンデックスの布で覆われているので、内部の導電層が隠れています。
導電布全体が伸縮性を持っています。
内部の導電層が変形しても抵抗値は変化しにくいです。

スペック

素材 導電部:銅  非導電部:ポリエステル
厚さ:1.6mm
重さ:430g/㎡

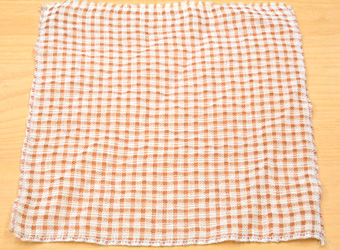

導電性織物 DC6006

導電性織物 DC6006

特徴

綿と導電糸を織り合わせたガーゼ調の導電性織物です。導電糸は銅箔スリットをポリエステル糸に巻き付けたもので、ハンダが付けられます。
綿4mm、導電糸3mmのチェック柄になっています。
ウェアラブルデバイスへの利用や、柔軟な電極材への利用ができます。Arduinoやmbedなどと組み合わせることで、タッチセンサーにもなります。

スペック

素材 導電部:銅 非導電部:綿
厚さ:0.3mm
重さ:115g/㎡

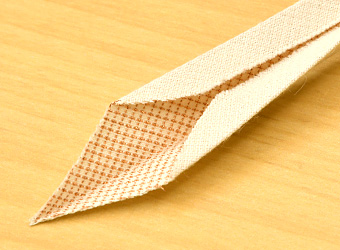

導電性バイアステープ 4つ折り(開発中)

導電性織物(多極センサー用)

特徴

表面が綿素材、裏面に導電糸が織り込まれた導電性織物をバイアステープに加工したものです。バイアステープなので伸縮性があります。4つ折りタイプでパイピングとして縫い付けることができます。
衣服内部やカバンの内部などの配線材として利用できます。

スペック

素材 導電部:銅 非導電部:綿

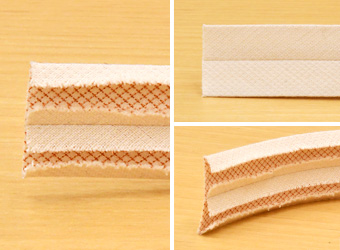

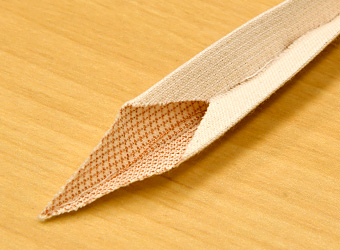

導電性バイアステープ 2ライン(開発中)

導電性バイアステープ 2ライン

特徴

表面が綿素材、裏面に導電糸が織り込まれた導電性織物をバイアステープに加工したものです。バイアステープなので伸縮性があります。2本のテープが平行にくっついているので、プラスとマイナスを同時に扱うことができます。
衣服内部やカバンの内部などの配線材として利用できます。

スペック

素材 導電部:銅 非導電部:綿

導電性バイアステープ 4つ折り(開発中)

離床センサー

特徴

表面が綿素材、裏面に導電糸が織り込まれた導電性織物を地の目に沿ってカットし、テープに加工したものです。バイアステープのタイプよりも抵抗値が安定しています。4つ折りタイプでパイピングとして縫い付けることができます。
衣服内部やカバンの内部などの配線材として利用できます。

スペック

素材 導電部:銅 非導電部:綿

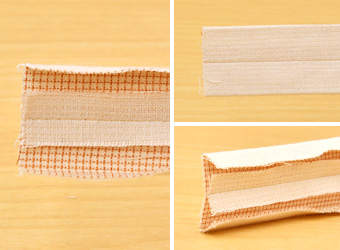

導電性バイアステープ 2ライン(開発中)

特徴

表面が綿素材、裏面に導電糸が織り込まれた導電性織物を地の目に沿ってカットし、テープに加工したものです。バイアステープのタイプよりも抵抗値が安定しています。2本のテープが平行にくっついているので、プラスとマイナスを同時に扱うことができます。
衣服内部やカバンの内部などの配線材として利用できます

スペック

素材 導電部:銅 非導電部:綿

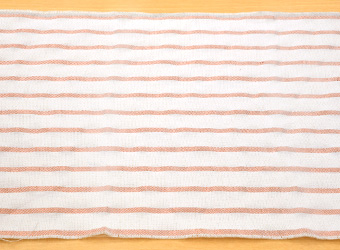

導電性織物 多極センサー用(開発中)

離床センサー

特徴

導電糸と通常繊維が交互に織り込まれたストライプ柄の導電性織物です。
それぞれの導電部分をタッチセンサーに接続することで布の触れた位置を感知することができます。
縦横に2枚の導電性織物を重ね、マトリックスにすることで、より高度なセンサー部材とすることができます。

導電性織物の利用例

タッチセンサー

特徴

導電性織物を電極として利用し、人体との間の静電容量の変化などを感知することで静電容量式のタッチセンサーにすることができます。
布をセンサーにすることで、日常で使用している製品に組み込みやすくなります。センサーが目の前に存在しているのに、センサーがあると気づかれないということが可能になるのです。

コンデンサスピーカー

特徴

2枚の導電性織物の間に振動膜として導電性フィルムを挟んだ形状になっています。
導電性織物にはプラスとマイナスが逆になった音源信号が流れます。振動膜をグランドに設置しておくと、クーロンの法則に従い振動膜はマイナス側の導電性織物からは反発し、プラス側の導電性織物に引き寄せられます。音源信号がプラスとマイナスが逆になった時に、振動膜は逆側の導電性織物に引き寄せられることになります。この繰り返しで振動膜が振動し、音を出すことができるのです。
布でできた平型コンデンサスピーカーは指向性の高いスピーカーです。例えばポスターのように壁に貼った時、その正面に立つと音がよく聞こえるというような性質があります。

タッチセンサー入り LEDサインパネル

特徴

導電性織物をタッチセンサーとして内照式のサインパネルのLEDのオン・オフスイッチとして利用してます。動画内では導電性織物を使用していることがわかりやすいように、パネル内部に貼り付けてあることが見えやすくなっていますが、これをわからないようにすることも可能です。
LED照明のオン・オフだけではなく、接触回数をカウントするなど、その他の機能を持たせることも可能です。
